MEG MAESTRO 900R: Cách lắp quạt tản nhiệt phù hợp.
Case & Components
MEG MAESTRO 900R hỗ trợ bốn hướng định hướng bo mạch chủ và bốn vùng làm mát, nhưng mọi cấu hình được đề xuất đều bắt đầu với cùng một hướng dòng khí. Sử dụng ba quạt 160 mm ở dưới đáy được lắp sẵn làm quạt hút và quạt trên cùng hoặc tản nhiệt gắn trên đỉnh làm quạt thông gió. Điều này di chuyển không khí mát qua khu vực phần cứng ở giữa và loại bỏ không khí ấm qua đỉnh của vỏ máy.
Một khi con đường này được thiết lập, các giá gắn bên có thể được chỉ định theo vị trí tản nhiệt, hướng gắn GPU và ưu tiên hiển thị. Các bố cục dưới đây là điểm khởi đầu được đề xuất của MSI Thermal Lab từ ma trận xác nhận nhiệt. Mỗi cái nên được coi là một cấu hình hoàn chỉnh của quạt, tản nhiệt, bo mạch chủ và GPU chứ không phải là so sánh đơn thuần về hướng định hướng bo mạch chủ.

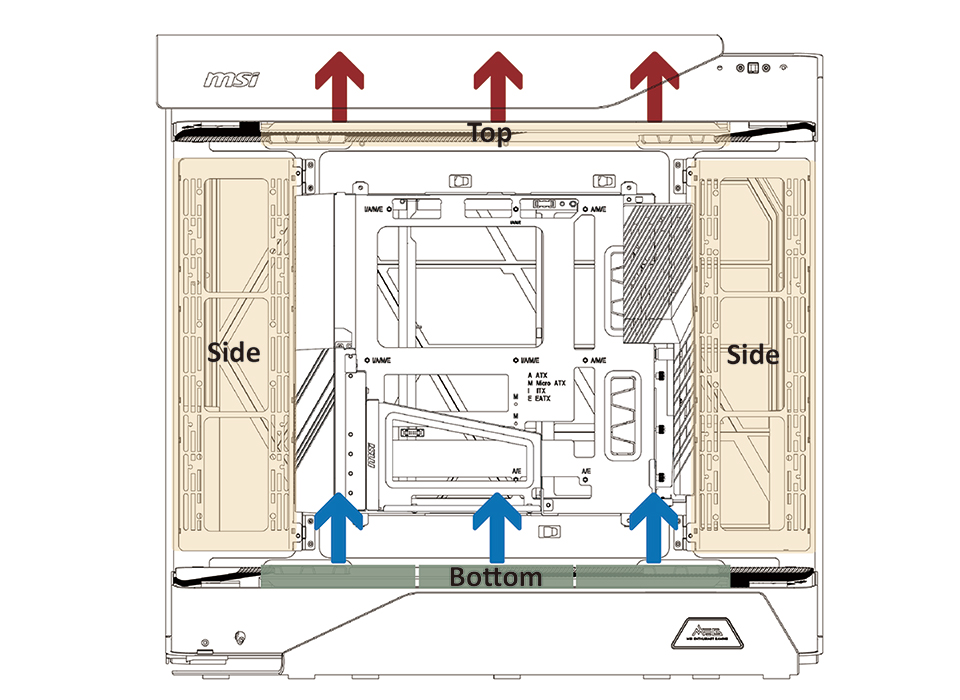

ĐẶT HƯỚNG DÒNG KHÍ TRƯỚC
Quạt Dưới
Giữ ba quạt cánh ngược 160 mm được lắp sẵn làm quạt hút chính. Chúng đưa không khí mát vào vỏ máy bên dưới card đồ họa và bo mạch chủ, sau đó cung cấp cho đường dẫn dòng khí thẳng đứng qua trung tâm của hệ thống. Tránh chặn khu vực này bằng các dây lỏng hoặc phụ kiện.
Thông số kỹ thuật quạt 160 mm sẵn sàng
Giá trị định mức cho mỗi quạt
Tốc độ
500-1400 RPM ±10%
Lưu lượng khí
113.92 CFM tối đa
Quạt và Bộ tản nhiệt trên
Sử dụng vị trí trên cùng làm vị trí thoát khí. Nếu bộ tản nhiệt AIO được lắp ở trên cùng, quạt của nó cũng nên thải không khí nóng ra khỏi vỏ máy. Điều này giữ cho luồng không khí chính di chuyển theo một hướng thay vì tuần hoàn không khí nóng xung quanh CPU và GPU.
Quạt và Bộ tản nhiệt bên
Hai vị trí bên là các vùng điều chỉnh. Một bộ quạt bên có thể cung cấp thêm lực hút gần GPU, trong khi một bộ tản nhiệt gắn bên có thể loại bỏ nhiệt CPU trước khi nó đạt đến đỉnh vỏ máy. Đặt từng bên theo bố cục đã chọn, nhưng giữ nguyên lực hút dưới cùng và ống xả trên cùng.
Duy trì áp suất dương nhẹ
Nên hướng tới lượng không khí hút vào hiệu quả hơn một chút so với lượng không khí thải ra. Điều này giúp vỏ máy hút phần lớn không khí vào qua các khu vực hút có bộ lọc thay vì các khe hở không được lọc. Chỉ sử dụng CFM định mức làm điểm khởi đầu vì bộ lọc, bộ tản nhiệt, tấm che và tốc độ quạt làm giảm lượng không khí thực tế.
Ước tính cân bằng lượng không khí = tổng CFM hút vào hiệu quả − tổng CFM thải ra hiệu quả
Ở tốc độ tối đa định mức, ba quạt 160 mm được lắp sẵn cung cấp tổng lượng không khí hút vào lý thuyết là 341,76 CFM trước khi bị hạn chế. Sau khi lắp ráp, điều chỉnh tốc độ quạt hút và thải trong khi theo dõi nhiệt độ CPU và GPU dưới tải trọng liên tục.
CHỌN BỐ CỤC CHO ƯU TIÊN CẤU HÌNH CỦA BẠN
Bắt đầu với mô hình phù hợp với mục tiêu về linh kiện hoặc trình bày mà bạn quan tâm nhất. Hướng quạt được hiển thị trong mỗi sơ đồ là một phần của đề xuất.
Đối với làm mát CPU

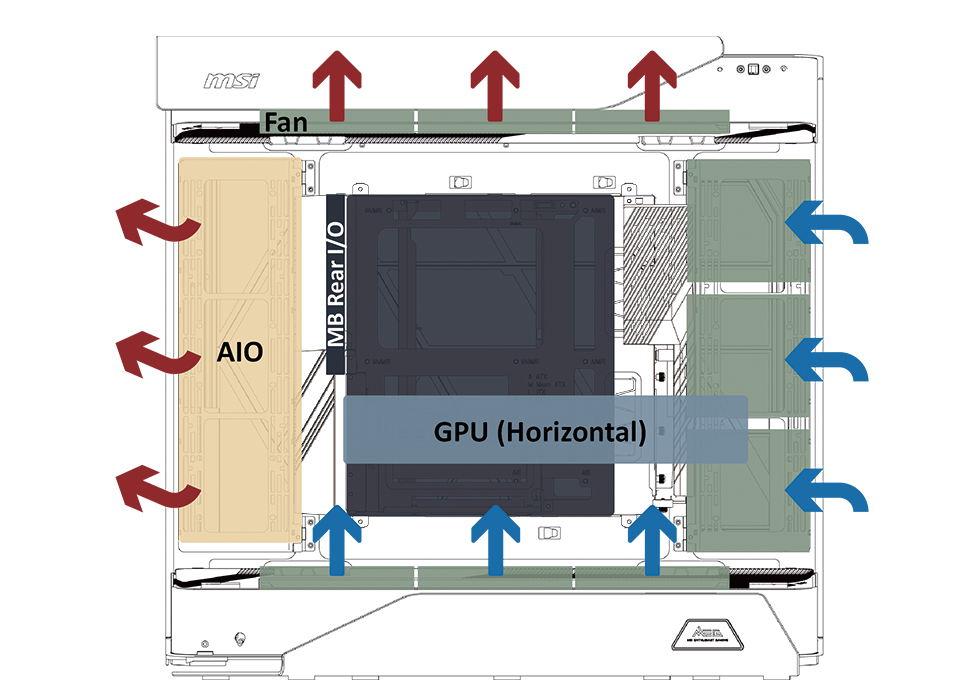

Mô hình này là điểm khởi đầu được đề xuất khi ưu tiên làm mát CPU. Cài đặt MEG CORELIQUID E15 360 ở bên trái như ống xả (nó cũng có thể được lắp đặt ở bên phải, mặc dù cấu hình này yêu cầu định tuyến cáp và ống cẩn thận hơn), giữ ba quạt dưới cùng làm luồng hút và sử dụng MPG EZ120R ARGB ở bên phải để cung cấp thêm không khí trong lành. Phần trên cùng MPG D160 ARGB quạt xả nhiệt còn lại. Bố cục này sử dụng card đồ họa ngang và đặt I/O phía sau bo mạch chủ ở bên trái.
Đối với làm mát GPU

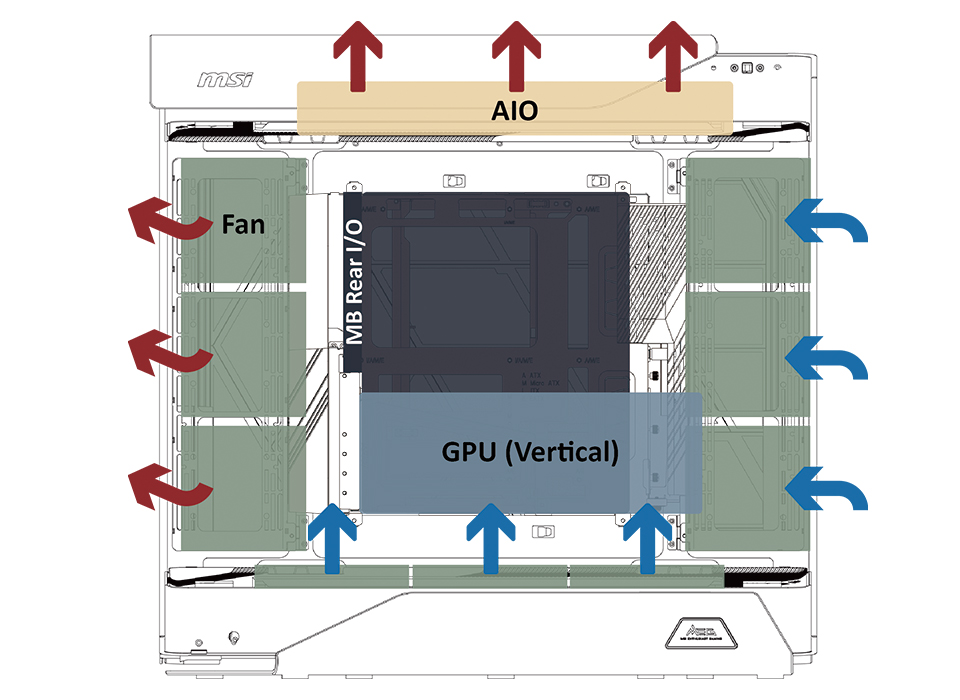

Mô hình này là điểm khởi đầu được đề xuất khi ưu tiên làm mát GPU. Card đồ họa được gắn thẳng đứng, với quạt 160 mm ở dưới đáy và quạt bên phải MPG EZ120R ARGB hút không khí mát vào khu vực GPU. Gắn MEG CORELIQUID E15 360 ở trên cùng và MPG EZ120 ARGB ở bên trái như đường xả để nhiệt tản nhiệt rời khỏi vỏ máy trực tiếp thay vì đi qua khu vực card đồ họa.
Đối với Tích hợp Màn hình

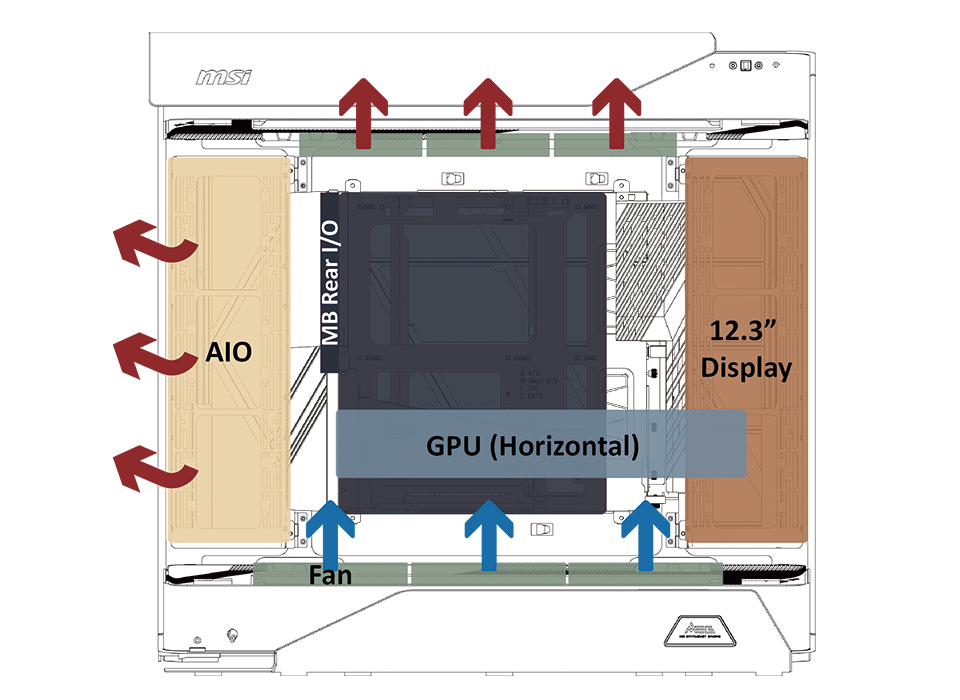

Mô hình này dành cho những người muốn lắp đặt mô-đun hiển thị như MAG VIEW XPANDER 12 ở bên phải. Lắp MEG CORELIQUID E15 360 ở bên đối diện để thông gió, giữ lấy lối vào dưới cùng và sử dụng lối trên MPG EZ120R ARGB làm quạt thông gió. Vì màn hình chiếm một khu vực bên, hãy giữ cho đường dẫn không khí dưới cùng rõ ràng và điều chỉnh các quạt còn lại để duy trì áp suất dương.
Đối với Cấu hình Đối xứng

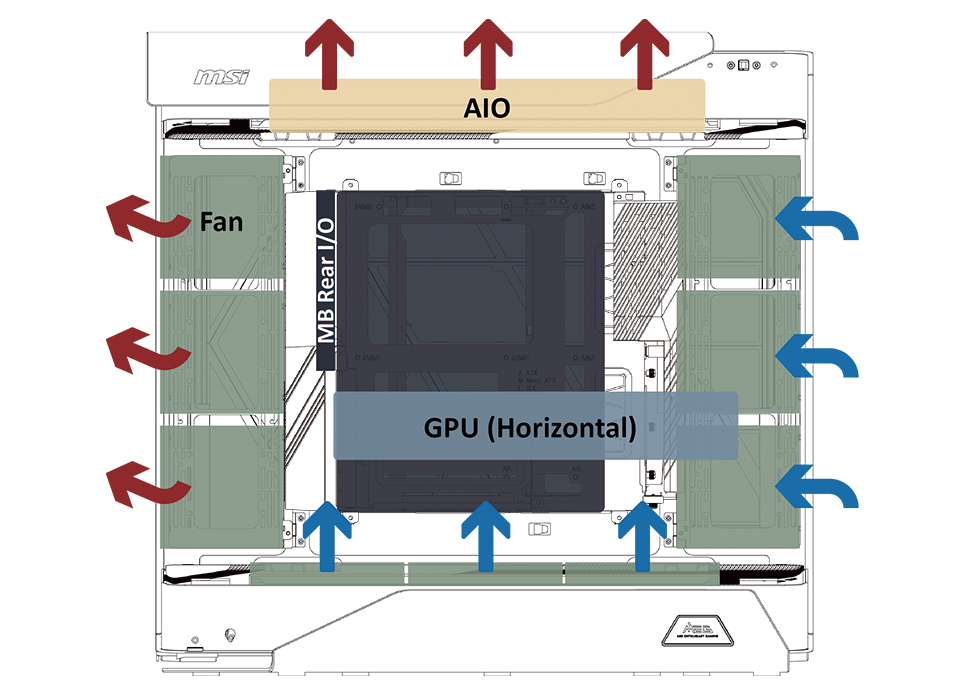

Mô hình này là điểm khởi đầu được đề xuất cho góc nhìn cân bằng, đối xứng của phần cứng tập trung. Nó sử dụng card đồ họa ngang, đặt I/O phía sau bo mạch chủ ở bên trái và gắn MEG CORELIQUID E15 360 ở trên cùng làm ống xả. Quạt 160 mm được lắp sẵn ở dưới cùng và bên phải MPG EZ120R ARGB hút cung cấp không khí trong lành, trong khi bên trái MPG EZ120 ARGB giúp xả nhiệt. Cấu hình này ưu tiên cho bản trình bày tổng thể hơn là nhiệt độ thấp nhất cho một thành phần.
Custom Liquid Cooling
Những người ráp máy tìm kiếm khả năng làm mát tối đa và mong muốn thể hiện cá tính lớn hơn để tùy chỉnh bố cục làm mát có thể vượt ra ngoài các cấu hình AIO được đề xuất với một hệ thống làm mát bằng chất lỏng custom. Vỏ máy hỗ trợ tản nhiệt lên đến 420 mm ở cả trên và dưới (Để biết thông tin chi tiết về khoảng cách tản nhiệt, vui lòng tham khảo trang 7-8 của hướng dẫn sử dụng: Link), với không gian cho bình chứa, bơm và ống dẫn cứng, khoảng cách phù hợp, vị trí các thành phần và tuyến đường ống trước khi lắp ráp.
BẮT ĐẦU XÂY DỰNG DỰA TRÊN SỞ THÍCH CỦA BẠN
MEG MAESTRO 900R được thiết kế để hỗ trợ các cách khác nhau để xây dựng và trình bày một hệ thống cờ bạc. Khay bo mạch xoay được bốn chiều, kiến trúc tập trung, kính toàn cảnh và hỗ trợ làm mát rộng cho phép người xây dựng lựa chọn hướng định hướng bo mạch, kiểu gắn GPU và phần cứng làm mát phù hợp nhất với các thành phần và góc nhìn ưa thích của họ.
Bốn bố cục được đề xuất là điểm khởi đầu chứ không phải là xếp hạng. Không có bố cục tốt nhất duy nhất cho mọi lắp ráp. Hãy chọn cấu hình phù hợp với phần cứng bạn muốn sử dụng, các thành phần bạn muốn làm nổi bật và ưu tiên làm mát của hệ thống. Bất kể định hướng nào bạn chọn, hãy duy trì hút dưới và thông gió trên làm đường dẫn không khí thẳng đứng chính.
Với đường dẫn không khí thẳng đứng đã có, các vị trí quạt còn lại và phần cứng làm mát có thể được điều chỉnh xung quanh sự cân bằng ưa thích của bạn về hiệu suất nhiệt, âm thanh và trình bày.
Khám phá MEG MAESTRO 900R: MEG MAESTRO 900R | PC Case | MSI
PHỤ LỤC: NỀN TẢNG XÁC NHẬN NHIỆT
MSI Thermal Lab đã đánh giá nhiều cấu hình sử dụng bộ xử lý AMD Ryzen 9 9950X3D và card đồ họa MSI GeForce RTX 5090 32G VANGUARD SOC. Dựa trên kết quả thử nghiệm, bốn bố cục được đề xuất đã được chọn để đáp ứng các ưu tiên lắp ráp khác nhau. Ma trận thay đổi định hướng khay bo mạch chủ, gắn card đồ họa, vị trí tản nhiệt, vị trí quạt và các lựa chọn cài đặt khác. Thử nghiệm sử dụng 3DMark v2.31.825 Fire Strike Ultra Combined Test ở 4K.
Nhiệt độ cuối cùng sẽ thay đổi tùy theo công suất linh kiện, nhiệt độ phòng, đường cong quạt, hệ số hạn chế tản nhiệt và vị trí đặt cáp. Kiểm tra hệ thống hoàn chỉnh bằng cách sử dụng các tải công việc bạn thực sự chạy, sau đó điều chỉnh tốc độ quạt để đáp ứng cả mục tiêu nhiệt và độ ồn.
Mục kiểm tra
Cài đặt xác nhận
Bo mạch chủ
MEG X870E GODLIKE X EDITION
Bộ xử lý
AMD Ryzen 9 9950X3D, 16 lõi, 4,3 GHz
Card đồ họa
MSI GeForce RTX 5090 32G VANGUARD SOC
Bộ nhớ và HĐH
DDR5-6000 32 GB × 2; Windows 11 Pro 25H2, build 26200.6584
Điều chỉnh CPU
Precision Boost Overdrive đặt tự động; TDP đặt tự động; không áp dụng overclock CPU thủ công
Điều chỉnh GPU
Cài đặt SOC gốc; không áp dụng overclock GPU thủ công bổ sung
Nhiệm vụ làm mát
Quạt MEG E15 AIO ở 80%; tất cả quạt hệ thống ở 100%
